Le format DV utilisé dans les camescopes est déja un format compressé,
selon une technique proche du JPEG, de plus tous les renseignements concernant la luminance et la chrominace ne sont pas stockés. Ceci dans le but de réduire la taille du matériel de stockage et de donner la possibilité d'enregistrer au moins une heure de vidéo sur une cassette 8mm. Le taux de compression ainsi obtenu est environ 5. |

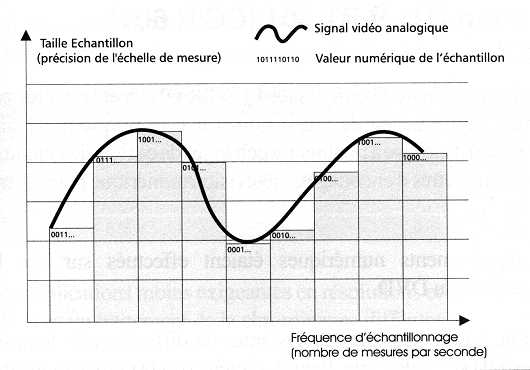

Le principe du numériqueUn enregistrement numérique ne stocke pas directement la valeur directe de l'audio ou de la vidéo, mais une succession de valeurs qui doivent étre converties lors de la lecture en analogique.Numérisation d'un signal video
La quantification ou taille de l'échantillon se code sur 8 bits. La bande passante d'un signal vidéo étant de 6 MHz environ, l'ITU (International Telecommunication Union, ex CCIR) préconise une fréquence d'échantillonnage de 13,5 Mhz. L'échantillonnage 4:2:2Ces valeurs correspondent aux 3 composantes Y, Cr et Cb. (voir glossaire)Pour 4 échantillons Y il y a 2 échantillons Cr et 2 Cb. La fréquence d'échantillonnage de la luminance Y est 13,5 MHz celle de la chrominance Cr est 6,75 MHz, celle de la chrominance Cb est 6,75 MHz. Le débit dans ce format est donc de : (13,6 MHz x 8) + (6,75 Mhz x 8) + (6,75 Mhz x 8) = 216 Mb/s. L'échantillonnage 4:1:1Dans ce format, les informations de chrominance sont 2 fois moindre que dans le format précédent.L'échantillonnage 4:2:0Dans ce format, les informations de chrominance ne sont qu'une ligne sur 2. Il s'agit d'un format 4:2:2 suivi d'un format 4:0:0 (virtuel).Le débit dans ce format est donc de : (13,6 MHz x 8) + (6,75 Mhz x 8) = 163 Mb/s. Le format final DVLe flot initial de 163 Mb/s est d'abord réduit à 125 Mb/s par troncage des informations de chrominance (passage du 4:2:2 en 4:2:0 pour le 625 lignes ou PAL (ou en 4:1:1 pour le NTSC) puis réduit à 25 Mb/s par la compression Jpeg.A ce débit de 25 Mb/s s'ajoutent environ 1,5 Mb/s de flot audio ainsi que des données de formatage et d'aide à la correction d'erreur. Au total, le flot enregistré sur la bande est de 29 Mb/s, soit 3,6 Mo/s. Une heure de vidéo numérique occupe un peu moins de 13 Go. |
